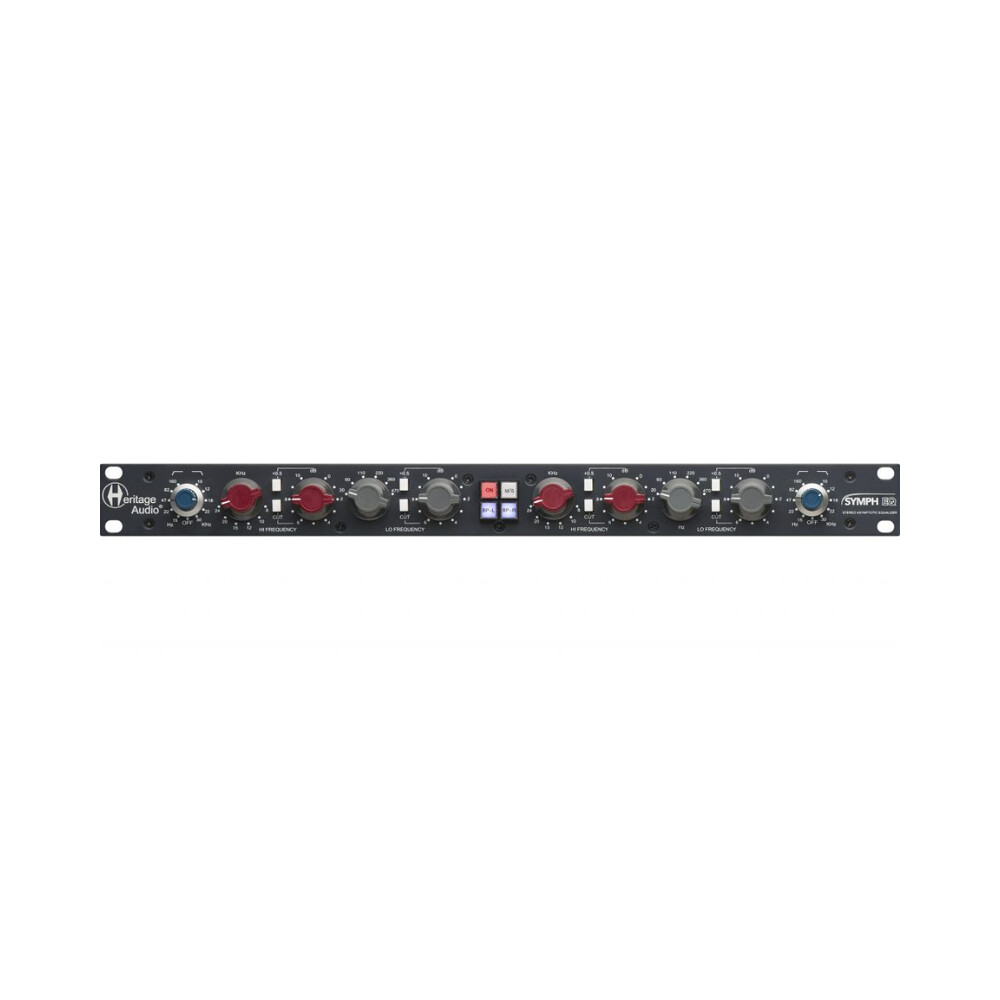

Heritage Audio SYMPH EQ

Topologia korektora Baxandall, zaprezentowana publicznie przez Petera Baxandalla w 1952 roku, była bardzo pomysłowym sposobem na uzyskanie wysokich i niskich filtrów półkowych z opcją podbicia i odcięcia bez użycia drogich przełączników obrotowych. Ten przystępny cenowo obwód został wkrótce przyjęty przez producentów sprzętu hi-fi i konsol ze względu na swoją prostotę, gdzie opcje parametryczne nie są potrzebne.

Firma Heritage Audio z powodzeniem zastąpiła topologię Baxandall jej funkcjonalnym odpowiednikiem — o wiele bardziej muzycznym, zrealizowanym w postaci jednego racka, master bus/mastering unit.

Stereo Asymptotic Equalizer, pieszczotliwie nazywany Symph EQ, bierze swoją nazwę od kształtu uzyskanego dzięki krzywej; gdzie amplituda podbicia lub odcięcia rośnie aż do osiągnięcia wartości asymptotycznej, utrzymując zawsze kontrolowane wysokie i niskie wartości.

Jego dźwięk można określić jako zwarty, słodki i naturalny, a zastosowanie wyrównania równoległego w celu uzyskania pożądanych krzywych odpowiedzi sprawia, że ma wyjątkowo niskie odchylenia fazowe i artefakty.

Specyfikacja:

• Oparte na Carnhillach, sprzężone transformatorowo, zbalansowane wejścia i wyjścia dla dodania charakteru i klimatu vintage;
• wprowadza pożądane brzmienie 73 do miksów lub szyn instrumentalnych;
• Stopniowe elementy sterujące ułatwiające przywoływanie ustawień;
• Impedancja wejściowa: 10 KΩ;
• Wejście jest zbalansowane transformatorowo;
• Impedancja wyjściowa: Mniej niż 75 Ω;
• Maksymalne wyjście: większe niż +26 dBu przy 600 Ω;
• THD: mniej niż 0,025% przy 1 kHz, mniej niż 0,05% przy 100 Hz;
• Pasmo przenoszenia: 20 Hz (+0,3 dB) do 20 kHz (-0,2 dB);
• Szumy: mniej niż -89 dBu, EQ flat.

SEKCJA KOREKTORA ASYMPTOTYCZNEGO:

• Filtr półkowy Hi: Możliwość wyboru częstotliwości 8, 10, 12, 15, 20 i 24 kHz;
• Wzmocnienie / Obcięcie: maksymalnie 10,5 dB, w krokach co 0,5 dB;
• Filtr półkowy Lo: Możliwość wyboru częstotliwości 20, 60, 110, 220, 360 i 470 Hz;
• Wzmocnienie / Obcięcie: maksymalnie 10,5 dB, w krokach co 0,5 dB.

SEKCJA FILTRÓW:

• Filtr górnoprzepustowy 12 dB/oktawę, wybór punktu -3 dB przy 15, 20, 47, 82 i 160 Hz;
• Filtr dolnoprzepustowy 12 dB/oktawę, wybór punktu -3 dB przy 10, 12, 18, 22 i 30 kHz;
• Filtr boczny automatycznie zmienia się w topologię eliptyczną po włączeniu M/S.
